巡回檢測儀表

一、概述

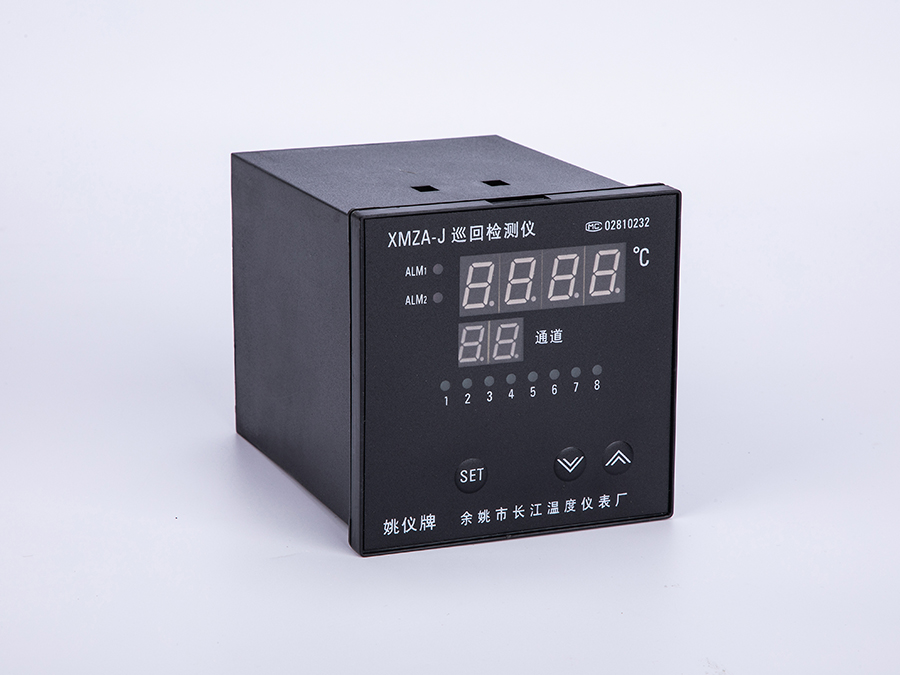

XMZ*-J系列萬能輸入型溫度巡回檢測儀表是一種采用計算機技術的智能儀表。儀表采用雙排數碼管分別同時顯示溫度測量值與當前通道，當前通道同時有指示燈顯示，可用手動或自動巡回檢測，可與計算機RS485串口通訊，或定時打印。

二、儀表主要技術指標：

1、精度：±0.5%F?S±1.0個字

2、輸入信號：K、E、J、R、S、Pt100、Cu50

3、測溫范圍：K（-30～1300℃）、E（-30～800℃）、J（-30～1000℃）、R(-30.0～1700.0℃)、S(0～1600)、Pt100(-200.0～600℃)、Cu50（-50.0～150.0℃）

4、通道數量：最多16通道

5、報警繼電器觸點容量：220V 5A（阻性）

6、外型及開孔尺寸：XMZ-J   160×80×120     156×76

XMZA-J  96×96×110      92×92

XMZE-J  48*96*90         45*92

6、工作電源：交流220V±10%  50HZ、功耗小于5W

7、正常工作環境：溫度0～50℃，相對濕度35%～85%的無腐蝕性氣體場合

三、儀表型號定義

本儀表為1～16路萬能型巡回檢測儀，根據客戶需要出廠時予以設置。

XMZ□-    J     □     □    8       □

1      2         3         4        5

“1”：外型尺寸 (mm)：A：96×96×110  開孔：92×92  空格：160×80×120  開孔：152×76 ;E：48×96×95  開孔：45×92

“2”：表示通道數：如‘16’為16通道，‘8’為8通道。

“3”：報警定義：‘0’無報警，‘1’上限報警，‘2’下限報警，‘3’上下限報警

“4”：輸入信號類型：‘8’多種輸入信號

“5”：后綴：‘WT’帶微型打印機，‘K’可與計算機RS485串口通訊，‘空格’無此功能
