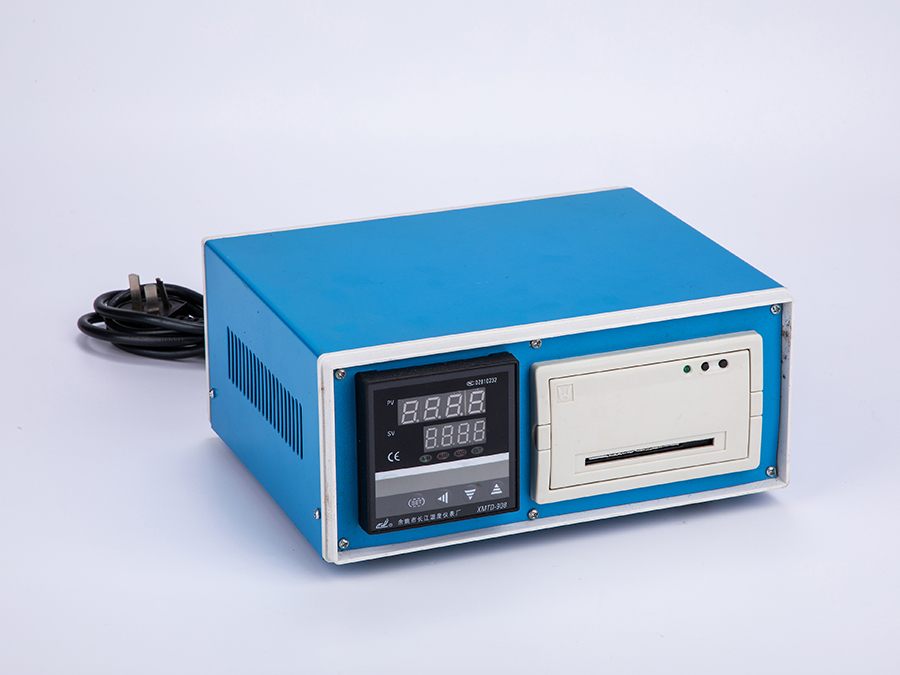

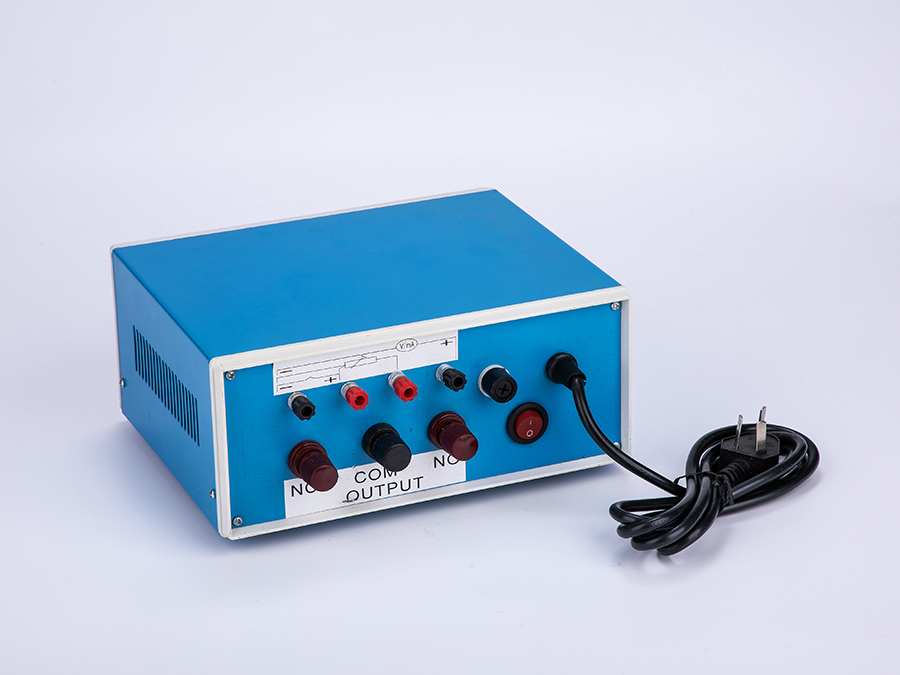

記錄儀（含裝箱）

常用型號舉例：XMTD-918   XMTD-918G  XMTD-918C  XMTD-938等（參考產品選型說明）

一、概述

本儀表由單片機控制，具有熱電阻、熱電偶等多種信號自由輸入，五種輸出方式只須插上相應模塊即可，正反控制任意設置；提供了四種報警方式；手動自動切換，主控有兩位式、PID兩種控制方式，在各種不同的系統上，經儀表自整定的參數大多數能得到滿意的控制效果，具有無超調，抗擾動性強等特點。

二 、主要技術指標

1   基本誤差： ±0.5%F.S±1個字

2   冷端補償誤差：  ≤±2.0℃

3   采樣周期：   0.5秒

4   控制周期： 繼電器輸出時的控制周期為2～120秒可調，其它為2秒。

5   繼電器觸點輸出： AC250V/7A（阻性負載）或AC250V/0.3A(感性負載)

6 驅動固態繼電器信號輸出：驅動電流≥15mA，電壓≥9V

7 驅動可控硅脈沖輸出：幅度≥3V，寬度≥40us的移相或過零觸發脈沖

8   連續PID調節模擬量輸出： 0～10mA(負載500±200Ω),   4～20mA(負載250±100Ω)，或  0～5V(負載≥100kΩ),   1～5V(負載≥100kΩ)

9  電源： AC90V～242V（開關電源）, 50/60Hz，或其它特殊定貨

10  工作環境： 溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所

三、 型號意義

XMT □    9    □     8    □

⑴   ⑵  (3)  (4)  (5)

⑴ 外型尺寸標號：空格：160×80×120  開孔152×76；    A：96×96×110   開孔92×92；

D：72×72×110   開孔68×68；      E： 48×96×110  開孔44×92；

F：96×48×110   開孔92×44；      S：80×160×120  開孔76×156；

G：48×48×110   開孔44×44       L：35mm標準導軌安裝

⑵ 系列號

⑶ 附加報警：  0：無報警 ；       1：一組報警；       5：聲音報警；

3：二組報警（上限報警、下限報警、正偏差報警、負偏差報警任意設置）。

⑷ 輸入信號類型： 8：輸入信號自由互換

⑸ 主控制方式：空格：繼電器常開常閉觸點輸出；

A：單相過零觸發調節；            A3：三相過零觸發調節；

B：單相過零觸發調節；          B3：三相過零觸發調節；

C：4～20mA連續電流輸出；     G：固態繼電器調節輸出；
