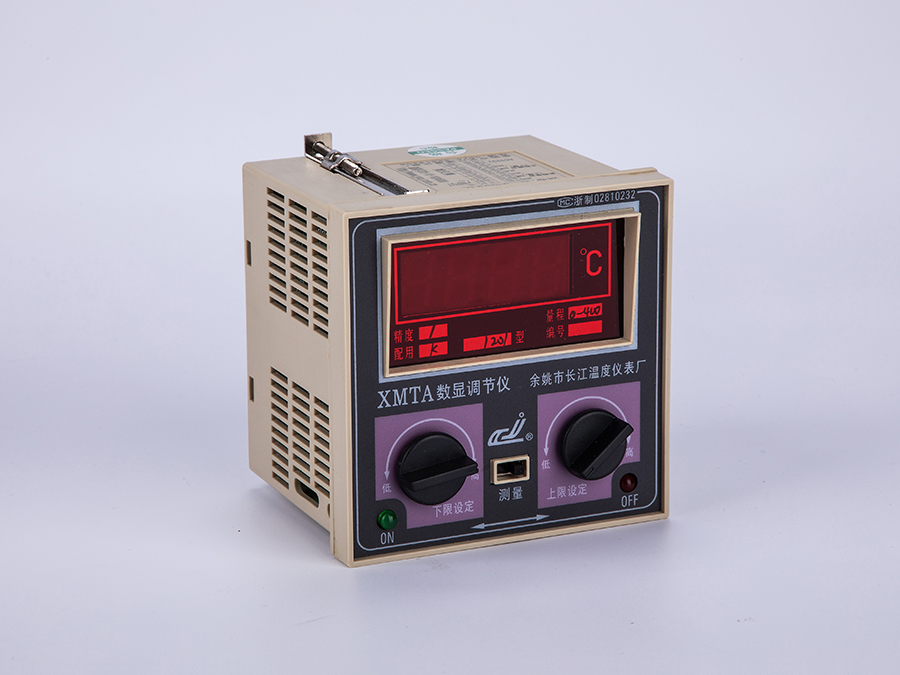

常用型號舉例：XMTA-1201（參考產品選型說明）
一、概述
XMT*系列數字儀表為三位或四位數碼管顯示，并應用了獨特的抗干擾技術，具有精度高、可靠性好、抗震性強、安裝方便，并有二位式、三位式、上下限位差、時間比例、可控硅連續調節式、位式PID、PID連續調節等多種控制方式、根據需要還可增加超溫報警功能，可廣泛應用于冶金、化工、電子、機械、紡織、塑料、制冷、醫療、電爐烘箱等輕、重工業部門用作溫度測量和自動控制。配上相應的傳感器也可用于壓力、流量、液位等參數的顯示和控制。
二、技術性能
1、顯示方法： LED數碼管直接顯示被測值
2、顯示誤差：≤1.0%FS±1字
3、設定點偏差：≤1.0%FS
4、熱電偶冷端補償：0～50℃內誤差＜2℃
5、時間比例調節：比例帶1%～3%，周期：30S±10S
6、輸出觸點容量：交流220V 3A（阻性負載）
7、工作電源：90VAC－242VAC，50HZ/60HZ
8、功耗小于3W
9、工作環境：溫度0～50℃,相對濕度＜85%RH的無腐蝕性氣體場合
三、型號意義
X M □ □ － □ □ □ □
1 2 3 4 5 6
1：顯示控制方式：“T”調節儀；“Z”單顯示儀表
2：外型尺寸標號:空：160×80×50 開孔 152×76； A：96×96×150 開孔 92×92
B：60×120×150 開孔 56×116； D：72×72×110 開孔 68×68
E：48×96×110 開孔 44×92； F：96×48×110 開孔92×44
G：48×48×110 開孔 45×45； H：80×160×150 開孔 76×156
3：操作顯示方式:‘1’電位器設定，全量程顯示；‘2’按式數碼開關設定，全量程顯示
4：主控制方式:‘0’二位式調節； ‘1’二位式調節（死區加大調節）控制
‘2’三位式調節； ‘3’時間比例調節； ‘5’固態繼電器調節
‘ 6’單相移相觸發調節； ‘7’單相過零觸發調節
‘8’三相過零觸發調節； ‘9’連續PID標準電流信號輸出
5：附加報警:‘空或0’：無報警;‘1’：上限觸點報警 ；2’：下限觸點報警 ；‘3’：上、下限觸點報警；
6：輸入信號分類：1’熱電偶； ‘2’熱電阻；‘3’mV信號 ； ‘4’電阻信號
