一、要技術參數
1、測量誤差：±0.5%F·S±1字，附加冷端補償誤差≤±2℃
2、輸入類型：熱電阻：CU50(-50.00～150.00)、PT100（-199.99～600.00）、
熱電偶：K（-30.00～999.99、1000.0～1300.0）、E（-30.00～700.00）、
J（-30.00～900.00）、T（199.00～400.00）、J（-30.00～900.00）、T（199.00～400.00）、
S(-30.00～999.99、1000.0～1600.0)、R(-30.00～999.99、1000.0～1700.0)
模擬量： 0～10V(-1999～19999)、4～20mA(-1999～19999)
3、繼電器輸出(無源)觸點容量：AC220V 5A（阻性負載）
4、電流變送輸出：4～20mA (用戶可自行調節)
5、外形及開孔尺寸：72×144×85 68×135
6、輸出電源：DC24V
7、工作電源：AC 85～242V，50/60HZ
8、儀表工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

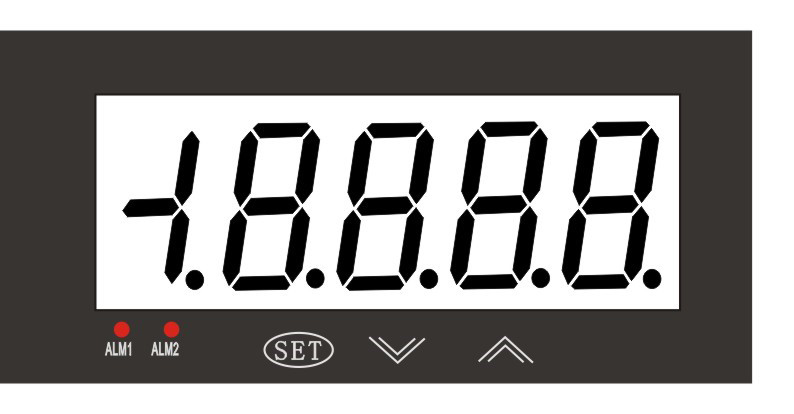

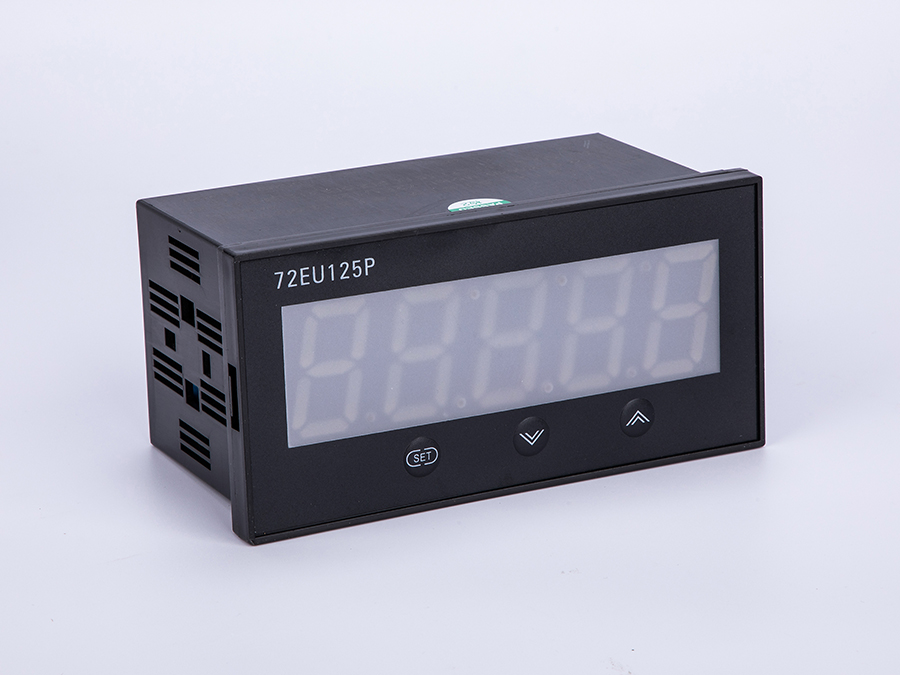

二、儀表面板（參考）

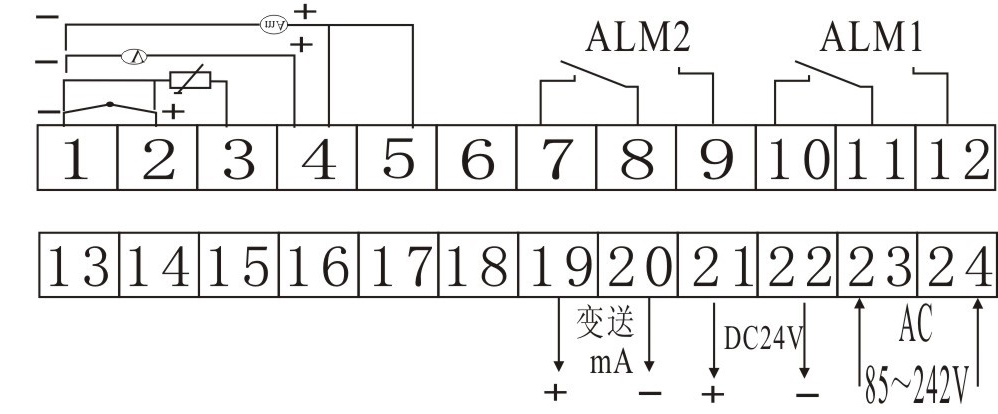

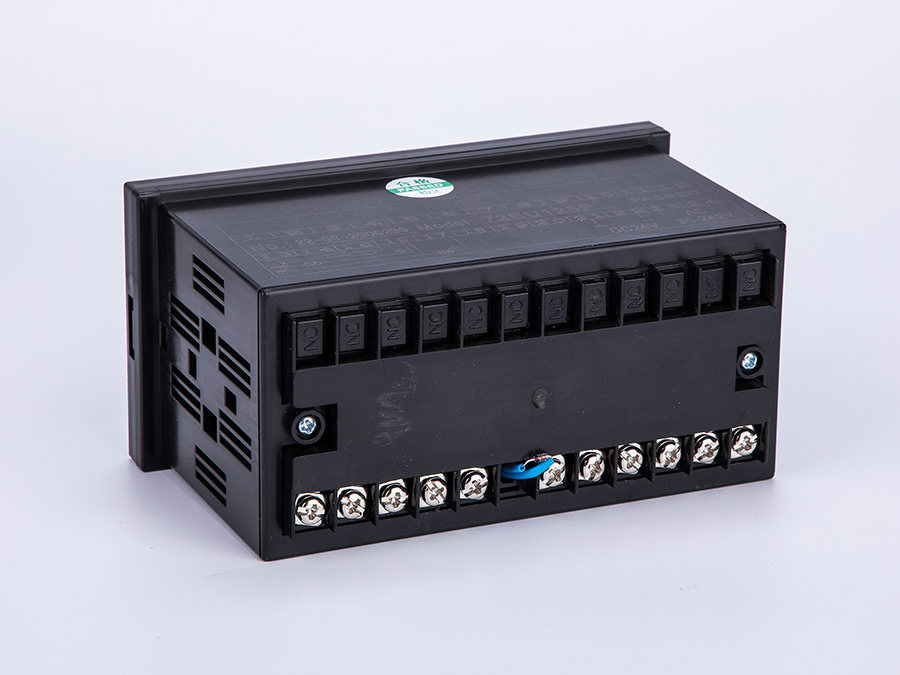

2、儀表接線
注：以儀表上接線圖為準
三、內部參數
| 序號 | 提示符 | 名稱 | 設定范圍 | 說明 | 出廠值 | |
|---|---|---|---|---|---|---|
| 一級菜單 | 0 |  | 上限報警 | 由 和  決定 | 超過報警點時有觸點轉換輸出，同時報警燈亮 | 300 |
| 1 |  | 下限報警 | 同上 | 低于報警點時有觸點轉換輸出，同時報警燈亮 | 100 | |
| 2 |  | 回差 | 0.1～50.0 | － | 0.5 | |
| 3 |  | 傳感器誤差修正 | ±20.00 | 測量值可以通過此項值加或減修正 | 0 | |
| 4 |  | 電子鎖 | 0～50 |  =0 時，可修改所有參數； | 0 | |
| 二級菜單 | 5 | | 電子鎖 | 0～255 | =0 時，可修改所有參數； | 0 |
| 6 |  | 輸入類型 | - | CU50（ ）、PT100（ ）、K（ ）、E（ ）、J（ ）、T（ ）、S（ ）、r（  ）、0～10V、4～20mA； |  | |
| 7 |  | 小數點 | 0～4 | dp＝0時無小數點，dp＝1時小數點在十位上; dp＝2時小數點在百位上；dp＝3時小數點在千位上；dp＝4時小數點在萬位上 熱電偶、熱電阻設置范圍為0～2； 電流、電壓信號設置范圍為0～4。 | 0 | |
| 8 |  | 設定下限 | 起點到 | 輸入傳感器全量程 | 0 | |
| 9 | | 設定上限 | 到量程 | 400 | ||
| 10 |  | 輸出上限 | 0～220 | 用于自定義變送電流的起始與滿度值 | 200 | |
| 11 |  | 輸出下限 | 40 | |||

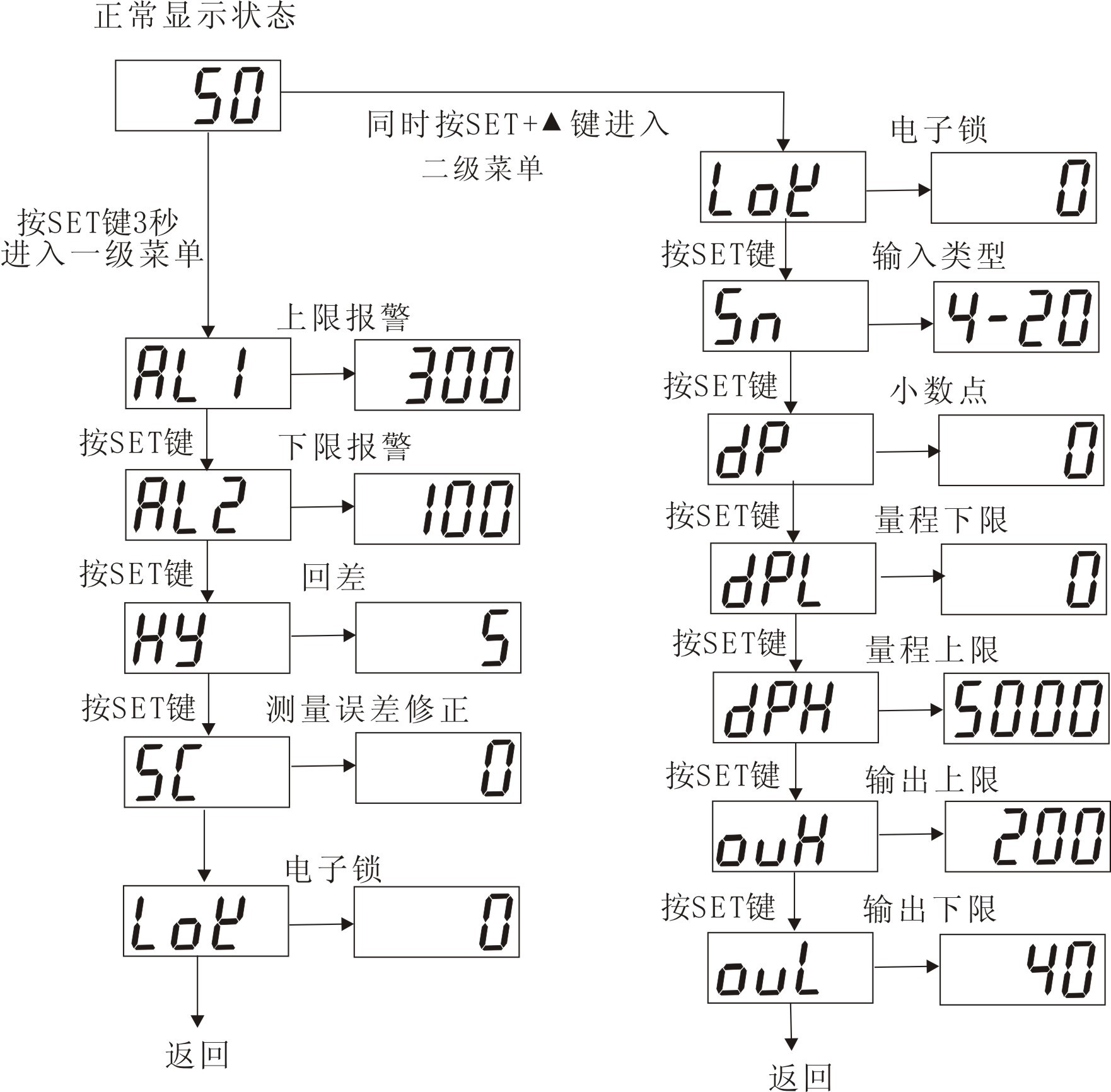

四、儀表操作
1、 內部參數設置（參數定義見參數表）
(1) 一級菜單
按SET鍵3秒進入一級菜單，顯示窗首先顯示參數符號再顯示參數值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET鍵保存進入下一參數設置。不按任何鍵，10秒后自動保存退出。
(2) 二級菜單
按SET鍵+▲鍵進入二級菜單，設置方法同上。
五、錯誤信息
PV窗口顯示“—HH—”或“—LL—”時表示斷偶，請檢查傳感器。
